Mandriles PT (Tipo permanente) Gama 15,62 a 79 mm Ø
Es una gama de mandriles que incorpora las mismas características del diseño del tipo HS pero consiste en un cuerpo de mandril permanente y una zapata guía de bronce reemplazable. Cuando se gasta la zapata es muy fácil quitarla y sustituirla por una nueva.
Las zapatas de repuesto están disponibles en una variedad de materiales (Ver zapatas de repuesto). Recomendados para bruñir metales blandos como el acero inoxidable. También son útiles cuando se requiere un alto grado de acabado superficial.
Están disponibles en series de herramientas cortas y largas.
Se pueden utilizar en orificios pasantes y ciegos de hasta 25,4 mm de diámetro. Los mandriles por debajo de 25,4 mm de diámetro pueden ser adaptados para ser utilizados en orificios ciegos. Los mandriles por encima de 25,4 mm de diámetro son suministrados para trabajar sobre orificios pasantes. Si el mandril es para trabajar sobre un orificio ciego, el cliente lo deberá informar cuando haga su pedido.
Las cuñas par orificios ciegos se pueden suministrar por separado.
DIÁMETRO MM | TIPO MANDRIL | LONGITUD DE MANDRIL | CASQUILLO RECTIFICADOR | GUIAS BRONCE C.I. | CUÑA | ADAPTADOR | TIPO DE PIEDRA | |

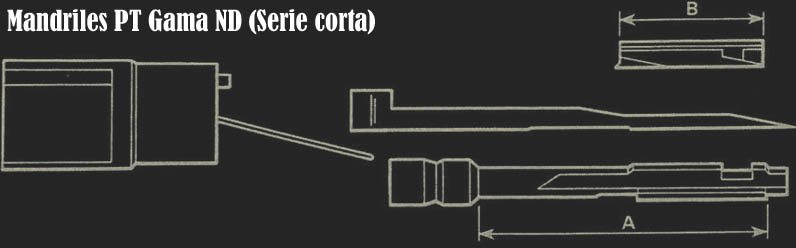

15,62 a 16,38 mm | PT 615 / 4ND | 107 mm ( A ) | ST615 | L1057B | L1057C | 10915 | MA 156 / 6 | ND 57,10 mm ( B ) |
16,38 a 17,15 mm | PT 645 / 4ND | 107 mm ( A ) | ST645 | L1057B | L1057C | 10915 | MA 156 / 6 | ND 57,10 mm ( B ) |
17,15 a 17,91 mm | PT 675 / 4ND | 107 mm ( A ) | ST675 | L1057B | L1057C | 10915 | MA 156 / 6 | ND 57,10 mm ( B ) |
17,91 a 18,80 mm | PT 705 / 4ND | 107 mm ( A ) | ST705 | L1057B | L1057C | 10915 | MA 156 / 6 | ND 57,10 mm ( B ) |
18,80 a 19,56 mm | PT 740 / 4ND | 107 mm ( A ) | ST740 | L1057B | L1057C | 10915 | MA 156 / 6 | ND 57,10 mm ( B ) |
DIÁMETRO MM | TIPO MANDRIL | LONGITUD DE MANDRIL | CASQUILLO RECTIFICADOR | GUIAS BRONCE C.I. | CUÑA | ADAPTADOR | TIPO DE PIEDRA | |

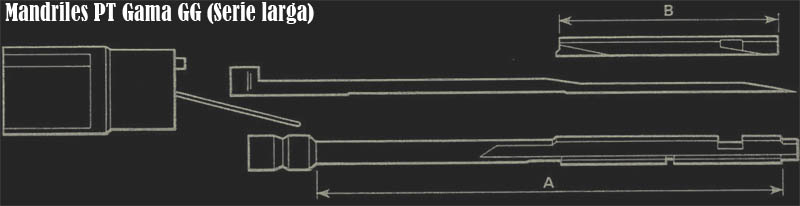

15,62 a 16,38 mm | PT 615 / 8GG | 237 mm ( A ) | ST615 | L1057B | L1057C | 10917 | MA 156 / 50 | GG 114,30 mm ( B ) |
16,38 a 17,15 mm | PT 645 / 8GG | 237 mm ( A ) | ST645 | L1057B | L1057C | 10917 | MA 156 / 50 | GG 114,30 mm ( B ) |
17,15 a 17,91 mm | PT 675 / 8GG | 237 mm ( A ) | ST675 | L1057B | L1057C | 10917 | MA 156 / 50 | GG 114,30 mm ( B ) |
17,91 a 18,80 mm | PT 705 / 8GG | 237 mm ( A ) | ST705 | L1057B | L1057C | 10917 | MA 156 / 50 | GG 114,30 mm ( B ) |
18,80 a 19,56 mm | PT 740 / 8GG | 237 mm ( A ) | ST740 | L1057B | L1057C | 10917 | MA 156 / 50 | GG 114,30 mm ( B ) |
